在給公寓進行消防改造，有消防模塊，為方便切換，一般與海灣GST-LD-8301型模塊配合使用，控制交流電路，避免更多的風險。

一、GST-LD-8302切換模塊特點

GST-LD-8302切換模塊專門用來與GST-LD-8301型模塊配合使用，實現對現場大電流（直流）啟動設備的控制及交流220V設備的轉換控制，以防由于使用GST-LD-8301型模塊直接控制設備造成將交流電源引入控制系統總線的危險。

本模塊為非編碼模塊，不可直接與控制器總線連接，只能由GST-LD-8301模塊控制。模塊具有一對常開、常閉輸出觸點。

二、GST-LD-8302切換模塊主要技術指標

1.工作電壓：DC24V

2.監視電流=0mA，動作電流≤20mA

3.線制：輸入端采用兩線制與GST-LD-8301模塊連接，無極性；輸出端采用兩線制與電源及受控設備連接，無極性

4.無源輸出觸點容量：DC24V/5A或AC220V/5A

5.使用環境：

溫度：-10℃～+50℃

相對濕度≤95%，不結露

6.外殼防護等級：IP30

7.外形尺寸：

120mm×80mm×43mm（帶底殼）

三、GST-LD-8302切換模塊結構特征

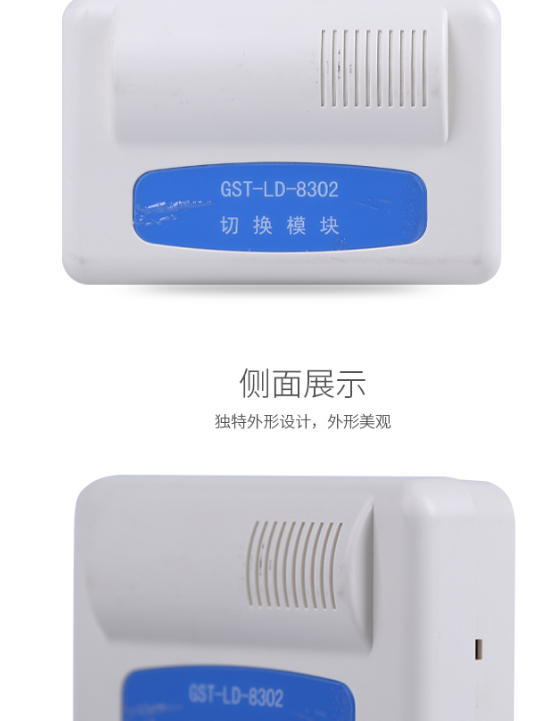

本切換模塊的外形尺寸及結構示意圖如下圖所示。

GST-LD-8302切換模塊

切換對外端子示意圖：

GST-LD-8302切換模塊

其中：

NC、COM、NO：常閉、常開控制觸點輸出端子

O、G：有源DC24V控制信號輸入端子，輸入無極性

布線要求：各端子外接線均采用阻燃BV線，截面積≥2.5mm2。

四、GST-LD-8302現場接線摸擬圖

GST-LD-8302切換模塊GST-LD-8302切換模塊

**步：GST-LD-8302切換模塊可以當繼電器使用。準備2組BV2*2.5的電源線。

第二步：將線從GST-LD-8302切換模塊底座后面的穿線孔穿過。將輸入輸出模塊的輸出端引出一組24V有源控制線到GST-LD-8302模塊的O和G端；通過GST-LD-8302模塊常開、常閉控制觸點輸出連接到被控設備；用于控制被控設備的啟、停控制。檢查現場接線，安裝好模塊，接線完成。

1、信號線：一般為阻燃/耐火紅藍雙絞軟線（紅正藍負），感煙探測器、感溫探測器手動報警按鈕信號模塊及等連在信號線上。如水流指示器、報警閥、防火閥、快速放氣閥等通過信號模塊連在信號線上和報警主機連接。

2、電源線:一般為阻燃/耐火紅黑雙絞軟線或阻燃bv硬線（紅正黑負），控制模塊即需要連接信號線也需要連接電源線。報警警鈴如帶地址直接接信號線線和電源線。如不帶地址需通過控制輸出模塊連接信號線電源線上。如補風閥、排煙閥、電動閥、電動排煙口、送風機、補風機、排煙風機、空壓機控制及強切非消防電源、電梯通過控制模塊和信號線及電源線和報警主機連接。

3、硬拉線：一些設備需要由消防控制室通過多線手動控制盤直接控制，如消防泵、噴淋泵、補風機、排煙風機等一般根據設備廠家不同一般為6/4芯護套電纜或6/4根阻燃bv硬線.一般用bv硬線可用各種顏色區分開

4、廣播線：一般用阻燃/耐火紅黑雙絞軟線,（紅正黑負）用于消防控制室消防廣播主機和廣播音箱的連接.

5、電話線：一般為白色阻燃平行軟線，用于消防控制室電話主機和消防電話及電話插孔的連接。

人數多，消防隱患增加。消防切換模塊也可以避免火災的發生。
