結構特征、安裝與布線

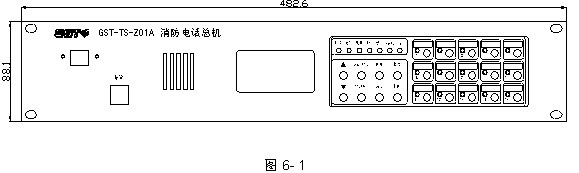

GST-TS-Z01A型消防電話總機外形尺寸及結構示意圖如圖6-1：

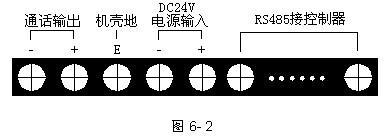

本消防電話總機采用標準插盤結構安裝，其后部示意圖如圖6-2：

其中系統內部接線：
機殼地：與機架的地端相接
DC24V電源輸入：接DC24V
RS485接控制器：與火災報警控制器相連接
系統外部接線：
通話輸出：消防電話總線，與GST-LD-8304接口連接

布線要求：通話輸出端子接線采用截面積≥1.0mm2的阻燃RVVP屏蔽線，--大傳輸距離1500米。特別注意：現場布線時，總線通話線必須單獨穿線，不要同控制器總線同管穿線，否則會對通話聲產生很大的干擾。
